Refroidissement direct sur puce ou refroidissement par immersion : quelle solution convient le mieux à votre centre de données IA ?

L'intégration rapide de l'intelligence artificielle (IA), de l'apprentissage automatique (AA) et du calcul haute performance (HPC) a profondément transformé les centres de données modernes. Avec le déploiement de GPU et d'accélérateurs matériels de nouvelle génération, la densité de puissance par rack a explosé, passant de 5 à 10 kW à des valeurs stupéfiantes de 40 à plus de 100 kW.

À ces densités sans précédent, les méthodes traditionnelles refroidissement par air n'est plus viable, ni physiquement ni économiquement. Le secteur se tourne rapidement vers le refroidissement liquide. Cependant, les responsables d'installations et les directeurs informatiques sont confrontés à une décision architecturale cruciale : Refroidissement direct sur puce (D2C) ou refroidissement par immersion ?

Ce guide propose une comparaison technique complète des technologies de refroidissement direct sur puce et par immersion afin de vous aider à déterminer la stratégie de gestion thermique optimale pour votre centre de données d'IA.

Le défi thermique : pourquoi le refroidissement par air est obsolète pour l'IA

L'air possède une faible capacité thermique. Lorsque la puissance des serveurs dépasse 20 à 30 kW, la circulation d'air froid à travers des configurations de GPU denses devient très inefficace, entraînant une limitation thermique, des points chauds localisés et une consommation d'énergie excessive des ventilateurs. Les liquides, notamment l'eau ou les fluides diélectriques techniques, peuvent transférer la chaleur jusqu'à 3 000 fois plus efficacement que l'air. Le passage au refroidissement liquide n'est pas une simple amélioration ; c'est une condition indispensable au fonctionnement du matériel d'IA.

Qu'est-ce que le refroidissement direct sur puce (D2C) ?

Le refroidissement direct sur puce (également appelé refroidissement par plaque froide) achemine le liquide de refroidissement directement vers les composants les plus chauds du serveur, généralement les processeurs et les cartes graphiques.

Comment fonctionne le D2C

Dans un système D2C, un dissipateur thermique métallique spécialisé (plaque froide) est monté directement sur la puce. Un système en circuit fermé fait circuler un fluide caloporteur (généralement un mélange eau-glycol) à travers des microcanaux intégrés à la plaque froide. Ce fluide absorbe la chaleur générée par la puce et la transporte vers une unité de distribution thermique (UDT), où elle est dissipée hors de l'installation.

Avantages du refroidissement direct sur la puce

• Élimination ciblée de la chaleur : Capture 70% à 80% de la chaleur totale du serveur directement à la source.
• Rénovation simplifiée : Les systèmes D2C peuvent souvent être intégrés dans les centres de données existants refroidis par air avec des châssis de serveurs standard, ce qui en fait une voie de mise à niveau très accessible.
• Accessibilité des composants : Le personnel informatique peut entretenir les serveurs, remplacer les disques durs ou les câbles exactement comme dans un environnement traditionnel refroidi par air.

Inconvénients du D2C

• Besoins en refroidissement hybride : Étant donné que le D2C ne refroidit que les processeurs principaux, les 20 à 30% de chaleur restants (générés par la mémoire, le stockage et les alimentations) nécessitent toujours des mécanismes de refroidissement à air traditionnels (unités CRAC/CRAH).
• Risques de fuite : Bien que les raccords rapides anti-gouttes modernes (QDC) soient très fiables, le pompage d'eau à proximité d'électronique délicate comporte toujours un risque marginal.

Qu'est-ce que le refroidissement par immersion ?

Refroidissement par immersion elle adopte une approche radicalement différente en immergeant l'ensemble du matériel serveur dans un fluide thermiquement conducteur et électriquement non conducteur (diélectrique).

Comment fonctionne le refroidissement par immersion ?

Il existe deux principaux types de refroidissement par immersion :

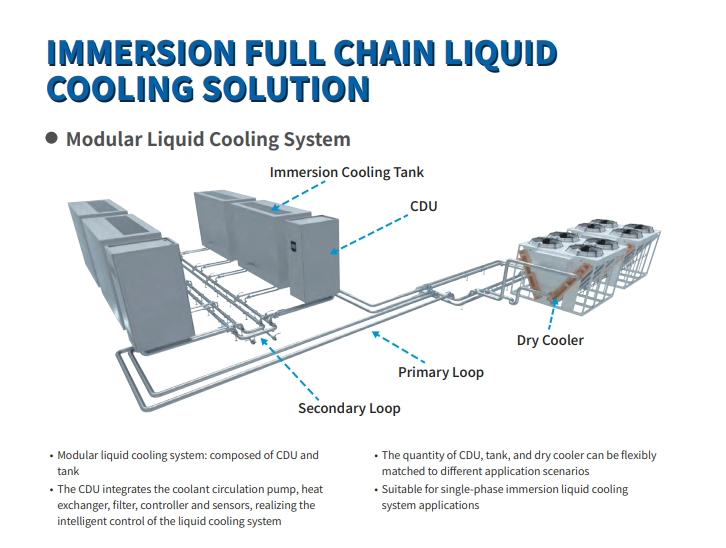

1. Immersion monophasée : Les composants sont immergés dans un fluide diélectrique qui reste à l'état liquide. Le fluide chaud est pompé hors du réservoir, refroidi par un échangeur de chaleur, puis renvoyé dans le réservoir.
2. Immersion en deux phases : Les composants sont immergés dans un fluide fluorocarboné spécialisé à bas point d'ébullition. Lorsque les puces chauffent, le fluide bout et se vaporise. La vapeur monte, entre en contact avec un serpentin de condensation situé en haut du réservoir, se retransforme en liquide et retombe sous forme de ruissellement.

Avantages du refroidissement par immersion

• Capture de chaleur à proximité de 100% : Comme le serveur est entièrement immergé, chaque composant, du GPU à l'alimentation, est refroidi de manière uniforme.
• Efficacité énergétique exceptionnelle : Le refroidissement par immersion élimine complètement le besoin de ventilateurs de serveur et de climatisation traditionnelle de salle informatique (CRAC), ramenant l'efficacité énergétique (PUE) à des niveaux quasi parfaits (1,02 – 1,05).
• Durée de vie du matériel : L'immersion des serveurs les protège de la poussière, de l'humidité et de l'oxygène, réduisant considérablement la dégradation et l'oxydation du matériel.

Inconvénients du refroidissement par immersion

• Maintenance complexe : Le remplacement d'un composant défectueux nécessite de sortir le serveur du réservoir de fluide, de le laisser sécher à l'air libre et de manipuler des fluides huileux ou spécialisés.
• Rénovation des installations : Les cuves d'immersion nécessitent des sols renforcés (en raison de leur poids considérable) et des aménagements d'installations totalement différents de ceux des racks verticaux traditionnels.

Comparaison directe : D2C vs. Immersion

Pour prendre une décision éclairée, les opérateurs de centres de données doivent évaluer ces technologies selon plusieurs indicateurs opérationnels critiques :

1. Efficacité de refroidissement (PUE)

• D2C : Excellent. Réduit le PUE à environ 1,15 – 1,20.
• Immersion: Supérieur. Atteint des PUE ultra-bas de 1,02 à 1,05 en éliminant toute infrastructure de refroidissement par air.
• Gagnant: Refroidissement par immersion.

2. Mise en œuvre et investissements

• D2C : Réduction des barrières à l'entrée. Les racks verticaux existants et les serveurs aux formats standard peuvent être utilisés moyennant des améliorations modérées de la plomberie des installations.
• Immersion: Investissement initial élevé. Nécessite des réservoirs horizontaux spécialisés, des achats de fluide diélectrique en grande quantité et d'importantes modifications structurelles du plancher du centre de données.
• Gagnant: Refroidissement direct de la puce.

3. Exploitation et maintenance informatique

• D2C : Un terrain familier pour le personnel informatique. Le remplacement à chaud des disques et la maintenance courante restent des procédures standard.
• Immersion: Nécessite de nouveaux protocoles opérationnels, des systèmes de gestion des fluides et des équipements de levage spécialisés (comme des ponts roulants) pour les serveurs lourds.
• Gagnant: Refroidissement direct de la puce.

4. Capacités de densité maximale

• D2C : Il supporte aisément jusqu'à 80-100 kW par rack, ce qui couvre la grande majorité du matériel d'IA de génération actuelle.
• Immersion: Peut théoriquement supporter une puissance de 100 à 250 kW par réservoir, ce qui pérennise l'installation pour l'informatique quantique de nouvelle génération et les clusters d'IA ultra-denses.
• Gagnant: Refroidissement par immersion.

Quelle stratégie de refroidissement convient le mieux à votre installation ?

Il n'existe pas de solution “ idéale ” universelle ; le choix idéal dépend fortement de votre infrastructure actuelle, de votre budget et de votre feuille de route à long terme en matière d'IA.

Choisissez le refroidissement direct sur puce (D2C) si :

• Vous modernisez un centre de données existant refroidi par air.
• Vous souhaitez conserver une architecture de rack vertical standard.
• Votre équipe informatique a besoin d'un accès rapide et familier aux composants du serveur pour effectuer une maintenance fréquente.
• Vos densités de rack cibles se situent entre 30 kW et 80 kW.

Choisissez le refroidissement par immersion si :

• Vous concevez un centre de données flambant neuf, construit spécifiquement pour l'IA.
• Vous recherchez le PUE le plus bas possible et des indicateurs de durabilité maximaux.
• Vous déployez des clusters de calcul ultra-denses dépassant 100 kW par unité de surface.
• La longévité du matériel et sa protection contre les facteurs environnementaux difficiles sont des priorités absolues.

Conclusion

Alors que les charges de travail de l'IA continuent de repousser les limites de performance des puces, refroidissement liquide L'impression directe sur puce (Direct-to-Chip) passe d'un luxe de niche à une nécessité opérationnelle. Elle offre une solution pragmatique et efficace pour faire le lien entre les infrastructures existantes et le calcul haute densité. Parallèlement, le refroidissement par immersion représente la solution thermique ultime, offrant une efficacité inégalée à ceux qui investissent dans de nouvelles architectures d'installations.

En évaluant soigneusement vos contraintes d'investissement, l'agencement de vos installations et vos densités de puissance cibles, vous pouvez sélectionner le système de gestion thermique qui assurera le fonctionnement efficace de votre centre de données d'IA pour longtemps.
