Модульный центр обработки данных – от архитектурных инноваций до полноценных сценариев применения

Модульные центры обработки данных, являющиеся базовой инфраструктурой цифровой эпохи, меняют модели строительства и эксплуатации традиционных центров обработки данных за счет предварительно изготовленных конструкций, высокоплотной интеграции и интеллектуального управления.

Основная архитектура и технические характеристики

Модульные центры обработки данных придерживаться философии «заводское изготовление + сборка на месте», разделение центра обработки данных на пять стандартизированных модульных систем для достижения скачков эффективности за счет высокой интеграции:

Система шкафов: интеллектуальный носитель для ИТ-оборудования

• Использует Шкафы серии H Соответствует национальным стандартам и стандартам МЭК (размеры: 600/800×1200×2000 мм, пространство 42U), поддерживает верхнюю/нижнюю прокладку кабелей и оснащен аксессуарами, такими как заглушки и кабельные органайзеры, для оптимизации управления воздушным потоком и эффективности установки.
• Максимальная мощность на шкаф: 10 кВт, что позволяет развертывать серверы высокой плотности. Например, в основных помещениях финансовой отрасли однорядное модульное решение из 50 шкафов может поддерживать Общая мощность 500 кВт, удовлетворяя вычислительные потребности торговых систем.

Система распределения электроэнергии: баланс безопасности и эффективности

• Интегрирует ИБП (3 кВА–600 кВА), прецизионные распределительные шкафы и интеллектуальные блоки распределения питания, поддерживающие двойной ввод утилиты (переключение ATS) и молниезащиту SPD. Например, Модульный ИБП 200кВА с избыточностью N+X и интеллектуальной технологией сна достигается эффективность системы более 96%.
• Умные блоки распределения питания оснащены 24-портовым удаленным мониторингом, собирающим данные о напряжении, токе и энергопотреблении в режиме реального времени для точного управления энергопотреблением.

Система охлаждения: прорыв в рассеивании тепла на основе приближения

• Внутрирядное кондиционирование воздуха (12,5–60 кВт) размещены между рядами шкафов, в сочетании с закрытая изоляция горячих/холодных коридоров, обеспечивает «охлаждение вблизи источника тепла», снижая PUE до всего 1,30—35% более энергоэффективный чем традиционное охлаждение на уровне помещения.
• Поддерживает естественное охлаждение фтор-насоса, использующий низкие температуры наружного воздуха для минимизации потребления энергии компрессором, идеально подходит для холодных регионов (например, Северная Европа, Северо-Западный Китай).

Система мониторинга: интеллектуальный центр управления

• Оснащен 21,5-дюймовый сенсорный экран (HMI), интегрируя данные по электропитанию, окружающей среде и безопасности, а также поддерживая такие северные интерфейсы, как ModbusTCP и MQTT для бесшовной интеграции со сторонними платформами DCIM.
• Четырехцветные светодиодные будильники (нормальный/предупреждающий/критический/аварийный) и многоканальные оповещения (СМС, электронная почта, звуковые/визуальные сигналы) включить ответ на ошибку второго уровня. Например, датчики дыма запускают автоматическое пожаротушение при обнаружении.

Кабельная система: упрощенная основа развертывания

• Орудия Поперечные кабельные лотки и каналы для прокладки кабелей под шкафами, поддерживающая гибридное медно-волоконное развертывание для минимизации избыточной кабельной сети и повышения эффективности обслуживания. В крупномасштабных сценариях IDC модульная кабельная сеть сокращает время развертывания на 40%.

Разнообразные сценарии применения

Гибкость модульных центров обработки данных обеспечивает уникальные преимущества в различных отраслях и средах:

Крупномасштабные IDC и центры облачных вычислений

• Требования: Высокая плотность вычислений, быстрая масштабируемость, низкий PUE.

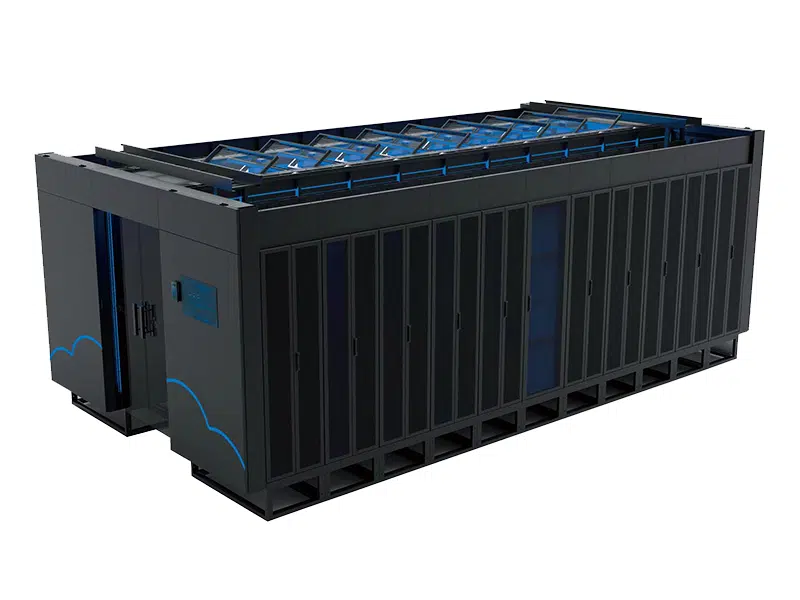

• Выполнение: Развертывает микромодуль закрытого типа для изоляции горячего коридора, достижение 10 кВт на шкаф и поддержка кластеров из 50 шкафов. Например, интернет-компания сократила время развертывания от планирования до запуска всего 6 месяцев (50% быстрее традиционных сборок) при сохранении PUE ниже 1,25.

Периферийные вычисления и отраслевые помещения

• Требования: Ограниченное пространство, суровые условия (например, производственные цеха, медицинские кабинеты), высокая надежность.
• Выполнение: Однорядные модульные шкафы (размеры: 3600×Д×2600 мм, Д≤15 м) могут быть установлены на стандартных бетонных полах без фальшпола. На умном заводе модульные центры обработки данных размещаются Устройства MES и IIoT, уменьшая задержку до <10мс для управления в реальном времени.

Гибридные ИТ для правительства и предприятий

• Требования: Интеграция с устаревшим облаком, соблюдение требований безопасности данных.
• Выполнение: Модули «все в одном» с ИБП, аккумуляторные шкафы и сетевое оборудование включить локальное хранилище с резервным копированием в облаке. Решение для восстановления после сбоев правительства включено распознавание лиц + доступ по карте IC и видеонаблюдение для удовлетворения Требования уровня 3 Закона Китая о кибербезопасности 2.0.

Высокогорные и экстремальные климатические регионы

• Адаптивный дизайн: Автоматическое снижение мощности выше высота 1000 м обеспечивает стабильную работу в условиях низкого давления. В жарких регионах (например, на Ближнем Востоке), увеличенный подъем наружного блока (вертикальный зазор ≤20 м) а оптимизированные контуры хладагента поддерживают эффективность охлаждения.
